Moteur de pompe immergée normalisé utilisable sur toute marque de pompe immergée.
Tous les moteurs sont livrés avec connecteur
Conditions d'utilisation
Le moteur, en exécution standard, est apte à fonctionner immergé dans de l'eau douce, exempte de gaz et de substances abrasives.
La température de l'eau ne doit pas dépasser 30 °C et sa vitesse d'écoulement le long de la chemise externe du moteur ne doit pas être inférieure à 0,30 m/sec. (Dans le cas d'une température de l'eau supérieure, il faut prévoir une réduction de la puissance).
Il est interdit d'utiliser le moteur dans un liquide autre que l'eau, et en particulier en présence de substances dérivées des hydrocarbures telles que, essence, huile, kérosène etc.
L'usage dans un lieu classé à risque d'explosion est absolument interdit.
Le moteur ne doit jamais être utilisé en dehors de l'eau (seulement pour une brève période pour contrôler le sens de rotation).

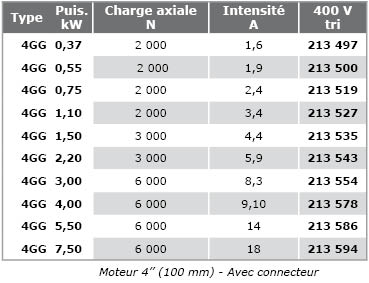

CARACTÉRISTIQUES TECHNIQUES
Tolérance de tension : +6% -10%.
Protection IP 68. Classe F.
Température maxi du liquide : 35 °C.
Vitesse mini liquide externe : 0,3 m/s.
Profondeur max immersion : 300 m.
Nombre démarrage maxi : 20/h.
CONSTRUCTION
Principe de construction : Moteur asynchrone à stator encapsulé dans une chemise étanche en acier inox. L'arbre et le rotor (de type cage d'écureuil) évolue en présence d'un liquide conforme à la loi de protection pour des usages alimentaires. (Mélange eau déminéralisée avec 20% de polypropylène glycol). Les paliers sont de types lisses et lubrifiées à l'eau. La butée axiale est du type à patins oscillants (Kingsbury) avec disque en carbone. Soufflet de compensation de la variation du volume de liquide interne. Câble avec connecteur démontable à joint d'étanchéité. Ce moteur est conçu pour être utilisé dans une eau propre, sans gaz et sans particules abrasives. La température de l'eau ne doit pas dépasser 30 °C et la vitesse du liquide le long du moteur doit être de 0,30 m/s minimum pour assurer son bon refroidissement. Le moteur est fourni complet avec une plaque signalétique reprenant toutes ces caractéristiques.
Avant son installation définitive vérifier que :
La puissance du moteur soit adaptée à la pompe à accoupler.
La tension et le nombre de phases de la plaque signalétique moteur, correspondent bien au réseau disponible.
L'alimentation électrique principale puisse supporter la puissance du moteur.
Moteur à bain d’eau. Standard NEMA 4”. Stator entièrement en inox AISI 304. Bobinage moteur dans un gaz inerte, ce qui évite la déformation de la chemise interne en cas d’échauffement anormal du bobinage. Connecteur démontable. Couvercle flasque inférieur et supérieur en inox AISI 304. Mono jusqu’à 1,1 kW protecteur thermique intégré.
