UTILISATION

Installation de distribution d’eau pour :

• La distribution d’eau à partir de forages, de puits et de citernes.
• La distribution d’eau domestique, l’arrosage et l’irrigation.
• Le pompage de l’eau sans fibres ni matières abrasives.

Condition d’utilisation

• Température du fluide : 3 °C à 35 °C.
• Teneur maxi en sable : 50 g/m³.
• Nombre de démarrage maxi : 30/h.
• Profondeur immersion maxi : 27 m.

ÉQUIPEMENT / FONCTION

Pompe immergée multicellulaire avec roues radiales.

Clapet antiretour intégré.

Raccord NEMA.

Moteur monophasé.

Protection thermique du moteur.

CONCEPTION

Pompe immergée pour un montage vertical ou horizontal.

Hydraulique

Pompe multicellulaire immergée avec roues radiales en montage à empilement. Clapet antiretour intégré. Toutes les pièces au contact du fluide sont fabriquées dans des matériaux résistants à la corrosion.

Moteur

Moteur monophasé résistant à la corrosion pour le démarrage direct, paliers autolubrifiants, remplis d’huile.

Refroidissement

Le refroidissement du moteur est réalisé par le fluide. Le moteur doit toujours fonctionner en état immergé. Les valeurs limites de la température maximale du fluide et de la vitesse d’écoulement minimale doivent toujours être respectées. Le montage vertical peut être réalisé au choix avec ou sans enveloppe de refroidissement. Le montage horizontal doit être réalisé en liaison avec une enveloppe de refroidissement.

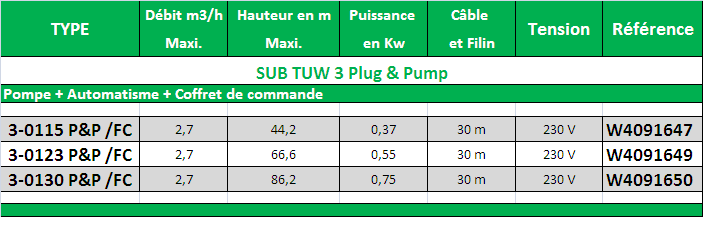

CARACTÉRISTIQUES TECHNIQUES

Alimentation réseau 1~230 V, 50 Hz.

Mode de fonctionnement immergé : S1.

Débit mini au niveau du moteur : 0,08 m/s.

Classe de protection : IP 58.

Classe d’isolation : F.

Refoulement : Rp 1ʺ.

CONSTRUCTION

Corps de l’hydraulique, carter du moteur : Acier inoxydable 1.4301.

Arbre de l’hydraulique : Acier inoxydable 1.4104.

Arbre du moteur : Acier inoxydable 1.4305.

Roue : Polycarbonate.

ÉTAT DE LIVRAISON

Kit de distribution d’eau avec pompe immergée, commande et tous les accessoires requis.

Wilo pack Plug & Pump Sub-I

Pour l’arrosage des jardins privés dans le domaine domestique :

• Complètement monté.
• Câble de raccordement de 30 m avec homologation pour eau potable (section : 4 x 1,5 mm²).
• Coffret de commande avec condensateur et interrupteur de Marche/Arrêt.
• Wilo-Hi-Control (FC) : contrôle de circulation et manostat d’alerte automatiques avec protection contre le fonctionnement à sec intégrée.
• Câble de retenue de 30 m.
• Notices de montage et de mise ne service.

Wilo pack Plug & Pump Sub-II

Pour la distribution d’eau à usage privé de maisons individuelles et d’habitats collectifs :

• Complètement monté.
• Câble de raccordement de 30 m avec homologation pour eau potable (section : 4 x 1,5 mm²).
• Coffret de commande avec condensateur et interrupteur de Marche/Arrêt.
• Pilotage par pressostat Wilo 0-10 bars comprenant un bac d’expansion à membrane 18 l, un manomètre, une vanne d’arrêt et un interrupteur à pression.
• Câble de retenue de 30 m.
• Notices de montage et de mise ne service.
